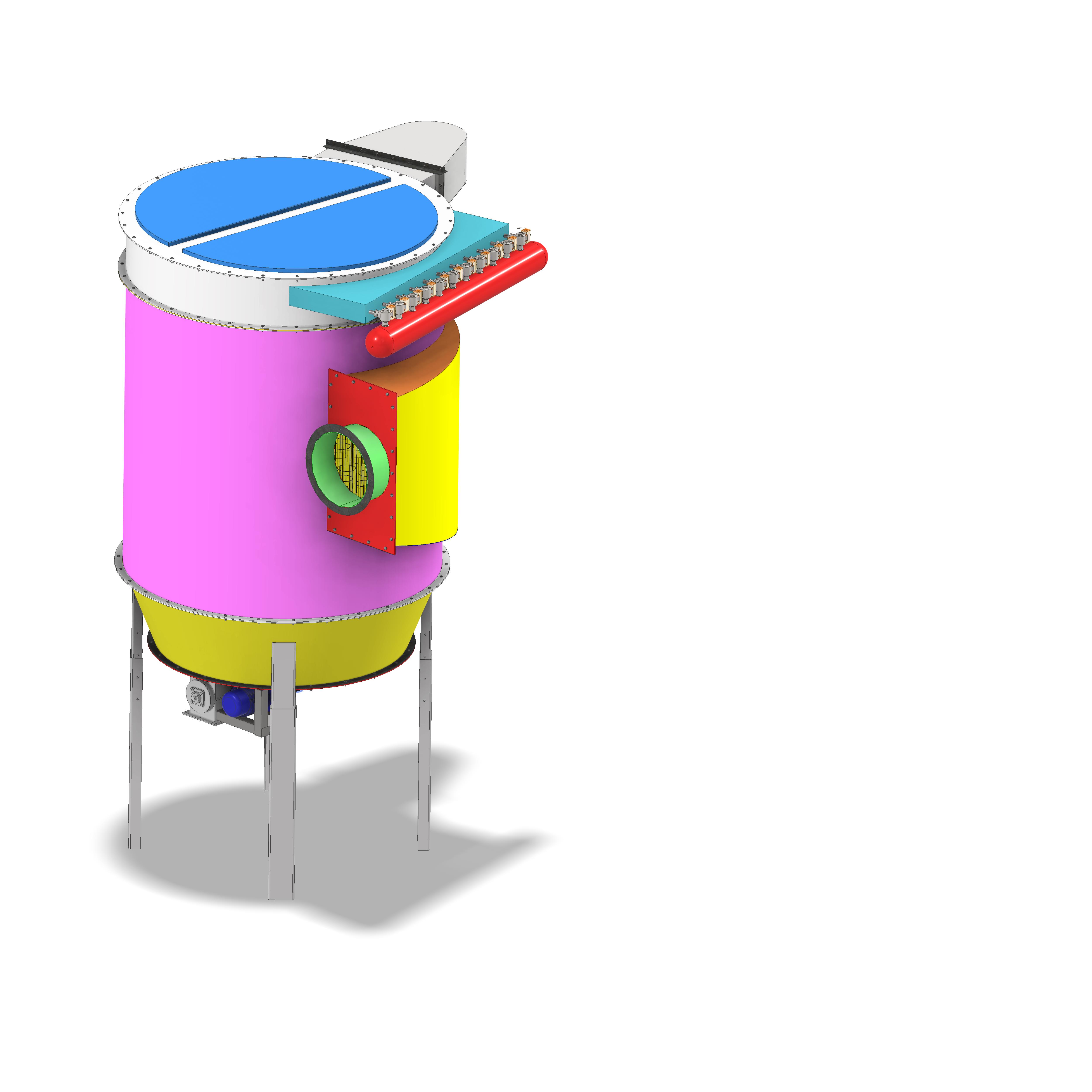

این دستگاه یک غبارگیر صنعتی از نوع فیلتر کیسه‌ای (Bag Filter) است که با ترکیب جداسازی سیکلونی اولیه و فیلتراسیون کیسه‌ای، برای جمع‌آوری غبار و ذرات معلق از جریان هوا طراحی شده است.

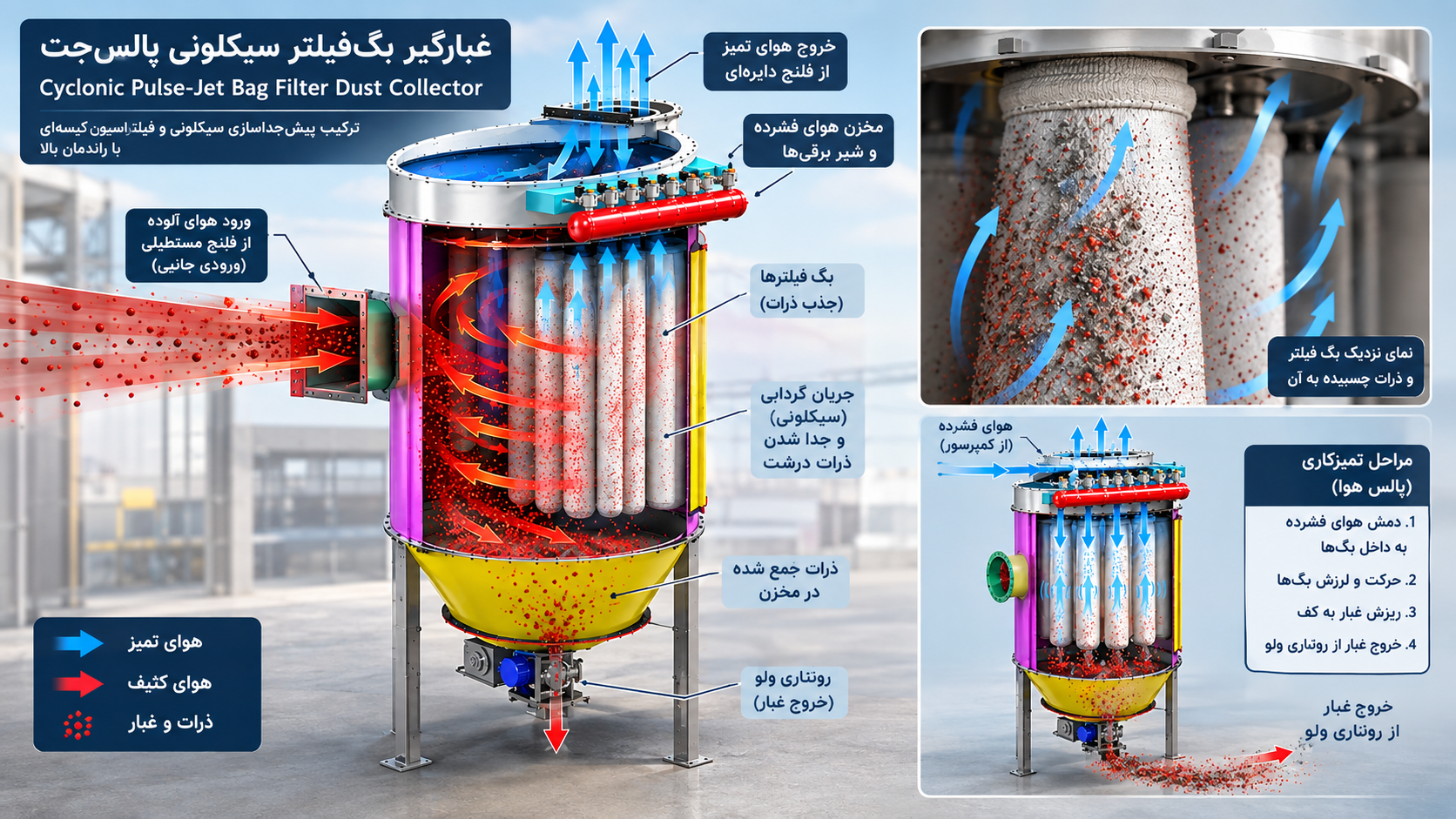

هوای آلوده از طریق فلنج مستطیلی جانبی وارد محفظه دستگاه می‌شود. هندسه بدنه باعث ایجاد جریان چرخشی در داخل محفظه شده و در نتیجه بخشی از ذرات درشت‌تر تحت تأثیر نیروی گریز از مرکز از جریان هوا جدا شده و به سمت هاپر پایینی سقوط می‌کنند.
هوای حاوی ذرات ریزتر در ادامه از سطح بگ‌های فیلتر عبور می‌کند. ذرات و غبار روی سطح خارجی بگ‌ها باقی می‌مانند و هوای تصفیه‌شده از داخل بگ‌ها به سمت قسمت بالایی دستگاه حرکت کرده و از فلنج خروجی هوای تمیز خارج می‌شود.
با افزایش لایه غبار روی سطح بگ‌ها، مقاومت جریان افزایش پیدا می‌کند. برای تمیزکاری بگ‌ها، سیستم Pulse Jet Cleaning با استفاده از مخزن هوای فشرده و شیرهای برقی، پالس‌های کوتاه و قدرتمند هوا را به داخل بگ‌ها می‌فرستد. این پالس باعث انبساط و حرکت سریع بگ شده و لایه غبار از سطح آن جدا و به سمت هاپر سقوط می‌کند.
در نهایت، غبار جمع‌شده در قسمت پایینی توسط Rotary Airlock Valve (روتاری ولو) از دستگاه خارج می‌شود.
مسیر عملکرد دستگاه
ورود هوای آلوده → جداسازی اولیه سیکلونی → فیلتراسیون توسط بگ‌ها → خروج هوای تمیز
و در زمان تمیزکاری:
مخزن هوای فشرده → شیر برقی → پالس هوا داخل بگ → جدا شدن غبار → سقوط غبار به هاپر → خروج توسط روتاری ولو
این ساختار باعث می‌شود بخش قابل توجهی از بار غبار پیش از رسیدن به بگ‌ها کاهش پیدا کند و سیستم فیلتراسیون بتواند به‌صورت مؤثر به جداسازی ذرات ریز ادامه دهد.
